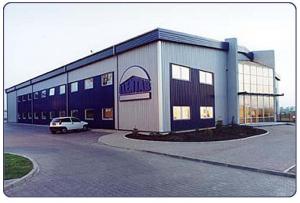

Hala biurowa / przykład:

Szerokość: 30,9 m
Długość: 50,2 m
Wysokość: 6,5 m
Nachylenie dachu: 7


Konstrukcja nośna

Konstrukcję nośną hal stanowią ramy stalowe jedno - lub wielonawowe z ryglem kratowym. Słupy ram połączone są sztywno z ryglem kratowym i przegubowo z fundamentem. Pas górny rygla kratowego (połać dachu) może być jedno- lub dwuspadowy o nachyleniu 1/16, 1/8, 1/4, i 3/8 gdzie stosuje się blachę stalową ocynkowaną o grubości od 1 do 5 mm. Wszystkie elementy konstrukcji są przygotowane w wytwórni włącznie z przygotowaniem otworów do połączeń oraz oznakowaniem umożliwiającym ich jednoznaczną identyfikację. Połączenia elementów konstukcyjnych wykonuje się jako połączenia śrubowe na śruby M12 klasy 8,8.


Konstrukcja budynków Llentab

Obudowy wykonane są z trapezowej blachy stalowej ocynkowanej i lakierowanej. Na pokrycie dachu przewidziano blachę o grubości 0,6 mm i wysokości profilu 46 mm. Pokrycie ścian zewnętrznych stanowi blacha trapezowa o wysokości profilu 45 mm, a pokrycie wewnętrzne blacha o profilu 18 mm. Arkusze blach są w wytwórni profilowane, przycinane do odpowiednich rozmiarów i mają przygotowane otwory do połączeń z ryglami ściennymi i płatwiami. Do mocowania blach pokrycia zewnętrznego używa się wkrętów ze stali nierdzewnej z podkładką samowulkanizującą. Blachy pokrycia wewnętrznego mocowane są przy pomocy wkrętów ocynkowanych.
